HS6286C显示屏前端（噪声、PM2.5/10、温度）
| ● | 配套同步或异步显示控制卡连接户外LED显示屏使用。 |
| ● | 前端噪声、PM2.5/10（颗粒物浓度）、温湿度采集数据整理打包实时发送至LED屏或屏里的工控机上。 |
| ● | 配置好节目后，驱动到屏上实时显示噪声、PM2.5/10（颗粒物浓度）及温湿度值。 |

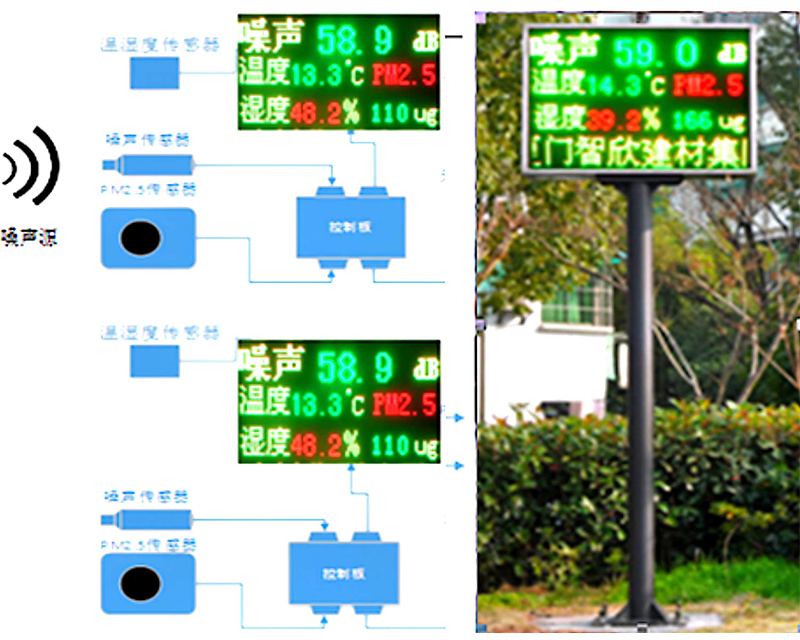

| ● | LED屏异步卡连接：噪声、PM2.5/10（颗粒物浓度）、温湿度等传感器获取采集数据，使用自带的RS485口连接到HS201控制模块并与显示控制卡的RS232口连接，将前端数据输入到显示屏实时刷新显示对应的数值，同时还可将前端数据储存至SD卡。 |
| ● | LED屏同步卡连接：控制模块将前端数据整理打包实时发送至LED显示屏里的工控机，工控机配置好节目后，驱动到屏上实时显示噪声、PM2.5/10（颗粒物浓度）及温湿度值。前端数据也可通过数传模块远程发送至控制室的电脑。 |

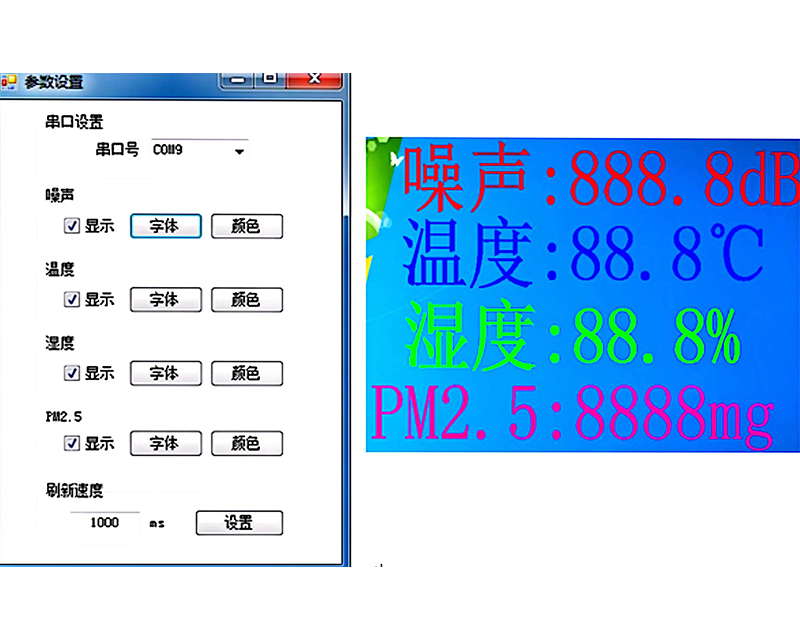

| ● | 软件设置功能：显示内容可设置显示速率/字体/颜色。支持日期、流动字编辑等。 |
项目联系人：曾广国 13356073253 ；0573-82794418
参数配置
一、噪声传感器：
| 测量范围 | 25dB～135dB (A) |
| 频率范围 | 10Hz～20kHz |
| 动态范围 | 110dB |
| 测量数据 | Lp Lmax Leq（平均值，可任意设定时间） |
| 校准 | 手动校准（参考声压级：94.0dB） |
二、颗粒物浓度传感器：
| PM 2.5测量范围 | 0-999 ug / m³ |
| PM10测量范围 | 0-1500 ug/m3 |
| 工作环境温度 | -10～50°C、湿度：10～90%RH非凝露 |
三、温湿度传感器
| 温度测量范围 | -30℃～+70℃；分辩率：0.1℃ |
| 湿度测量范围 | 0-～100％RH，；分辩率：0.1%RH |
| 工作环境 | 温度 –20～70℃；湿度5～95％ 不结露 |
详细介绍

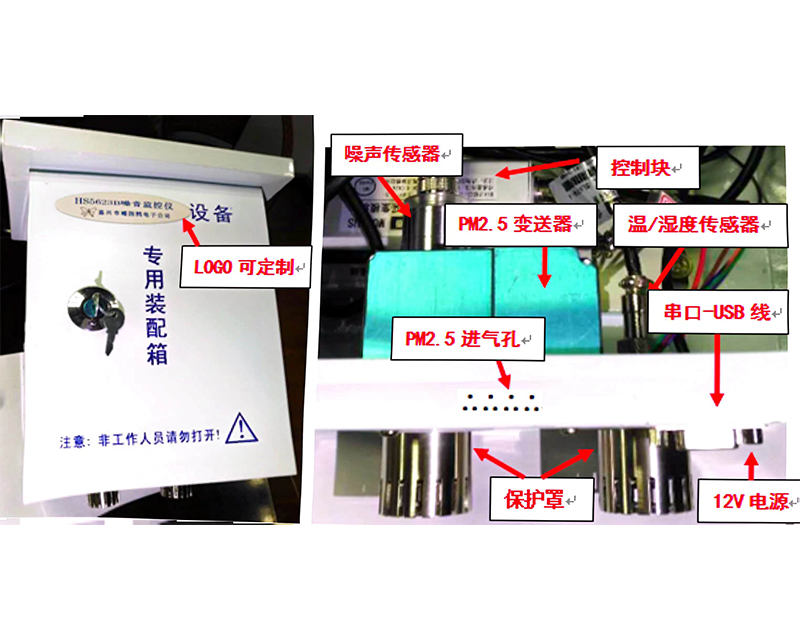

一、HS6286C显示屏前端设备组成
| ◆ | HS2110噪声传感器（采集瞬时值Lp） |
| ◆ | PM2.5/10颗粒物浓度变送器（光学原理，范围0~500微克每立方） |
| ◆ | NA32温度、湿度传感器（采集温度、湿度值） |
| ◆ | HS201控制模块（噪声/PM2.5(PM10)/温湿度集成控制模块） |
| ◆ | LED屏节目设置软件 |

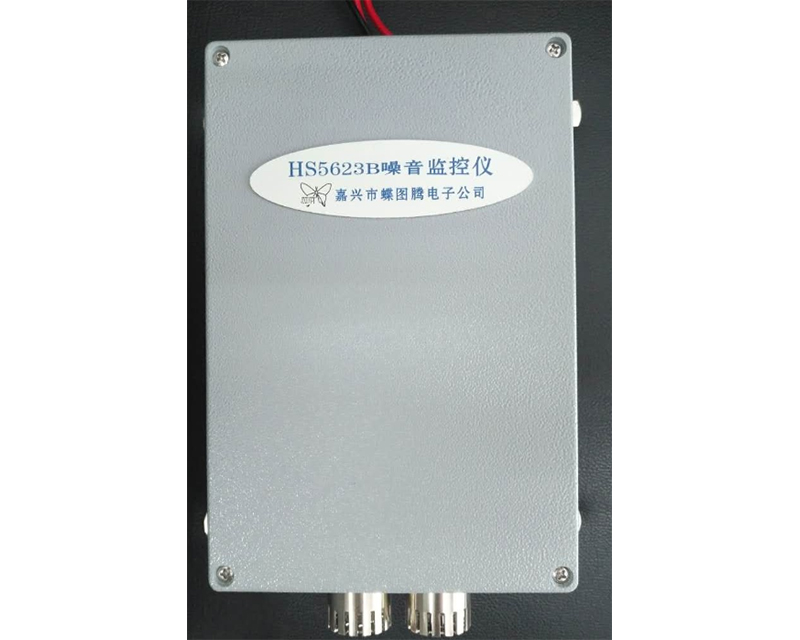

| ◆ | 集成箱(尺寸30×20×15 cm)/传感器保护罩/DC12V电源/USB转串口线。 |
二、安装及配合:
| ◆ | 噪声/PM2.5(PM10)/温、湿度传感器和控制板集成在装配箱体内，电源及串口等固定在集成箱外。 |
| ◆ | LED屏箱体底部选择适当位置打φ25mm的孔，将噪声传感器适当伸出，旋紧保护罩将其固定在屏体外下方。（保持﹤1.5厘米的间隙） |
